    盤式自動換刀加工中心 PEM-2030M

    Style NO. :

    產品介紹

    多元化復雜性產品加工或多樣加工找嘉信,嘉信激光為滿足廣大客戶批量加工生產木質家具的需求,新推出重型盤式自動換刀加工中心,此款機器功能廣泛,可用于鏤銑、鉆孔、切割、側銑、導邊等。

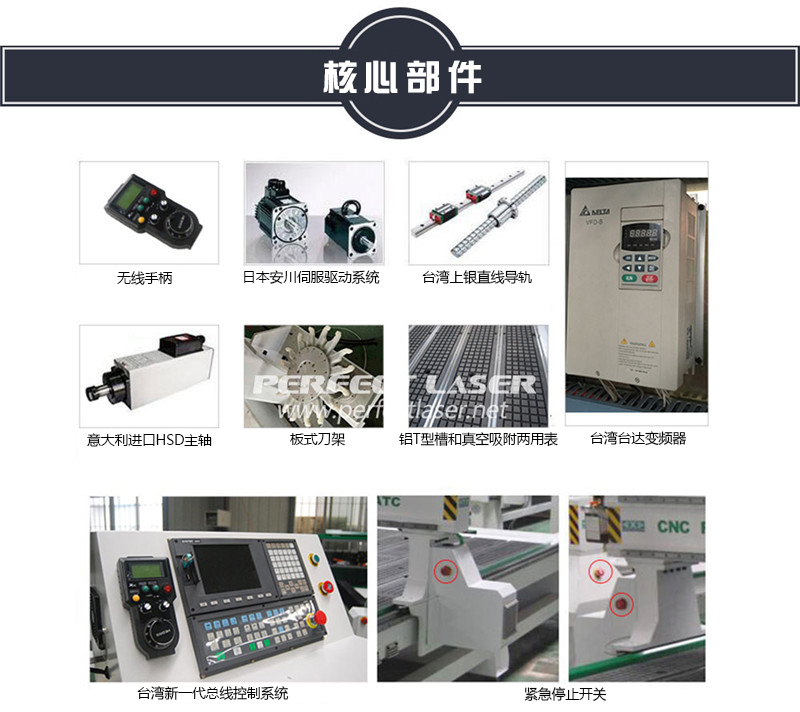

    此款機器采用了臺灣的新代控制系統及臺灣上銀直線方軌、TBI精密滾珠絲杠傳動系統、日本安川的伺服驅動系統(可選配國產伺服電機),意大利原裝進口HSD主軸,配備盤式自動換刀系統、刀庫容量8支,換刀時需8秒,可以實現機械自動化,大大提高生產效率。

    應用范圍

    適用行業

    • 木工行業:實木家俱、實木門、裝飾材料、櫥柜門、電腦桌、游戲機柜、麻將桌,板式家俱、辦公家具、木制音箱、木制廚具等各種家俱加工等;
    • 廣告行業:廣告標牌、標識制作、亞克力切割吸塑制模、多種廣告材料及裝飾產品的制作;
    • 模具行業:可以雕刻銅、鋁、鐵等金屬模具,以及人造大理石、沙石,塑料板、PVC管材、木板等非金屬模具;
    • 裝飾業:亞克力、PVC、密度板、有機玻璃、塑料等板材的鏤銑切割加工。

    適用材料:

    各種木質材料;鋁板,鋁塑板,塑料板;PVC、亞克力、雙色板、密度板、水晶板等廣告材料;及人造軟大理石等非金屬及輕金屬材質。

    產品特點

    1.床身不變形:床身整體剛性強,不變形,采用了鋼結構無縫焊接回火時效處理。


    2.加工效率高:盤式刀庫,可同時放置八把刀庫,加工過程中可自動換刀,提高了加工效率,省去了人工換刀,節省人工成本。


    3.意大利風冷主軸9KW:采用進口陶瓷軸承,轉速可達24000轉/分,功率大壽命長且雕刻平面光滑。


    4.臺灣新代總線控制系統:可與多種軟件進行對接,操作簡單,加工速度快且機器運行穩定。


    5.臺灣直線方形導軌TBI精密滾珠絲杠傳動系統,日本伺服電機,雙排四列滾珠滑塊,承重力大,運行平穩,壽命長,下刀精度高。


    6.臺灣臺達變頻器通過改變電源的頻率來達到改變電源電壓的目的,根據電機的實際需要來提供其所需要的電源電壓,進而達到節能、調速的目的。具有功能齊全、調速精度高、穩定性好及可應用范圍廣等特點。


    7.智能越界保護功能:可防止機器碰撞造成的過度加工。


    8.斷點記憶功能:在意外斷刀、斷電等情況下,自動記憶斷點,實現隔天斷點處繼續加工的功能。


    9.獨立機柜,分體鍵盤分體式鍵盤操作,簡潔方便,易學獨立性更強。


    10.無線手輪:操作方便,可實現虛擬加工、實際加工、定位原點、暫停等操作,20米范圍只能可有效對機器進行控制;USB接口,加工程序可從U盤直接加工。


    11.鋁型材T型槽與真空吸附兩用臺面配備真空吸附、吸塵器裝置,六分區真空吸附臺面針對密度板等軟質材加工設計,也可放置不同大小的板材,保持板面的平整度,使刻出來的效果圖深淺一致,提高了加工以外的板材裝卸時間;吸塵系統可在加工過程中吸走木屑及碎沫,保持工作臺清潔,對設備進行了保養。


    12.操作安全機器設有多個急停開關,更大限度的保證操作人員的人身安全。

    參數

    型號

    PEM-2030M

    X Y Z軸工作行程

    2000*3000*300mm

    T形槽臺面尺寸

    2000*3000mm

    加工精度

    ±0.02/300mm

    重復定位精度

    ±0.01/300mm

    臺面結構

    加強鋼板T行槽臺面

    床身結構

    加強鋼板

    XY結構

    TBI原裝絲杠傳動,臺灣上銀直線方軌

    Z結構

    TBI原裝絲杠傳動,臺灣上銀直線方軌

    額定功率

    10.0KW不含主軸

    最大空行速度

    25000mm/min

    最大工作速度

    15000mm/min

    主軸功率

    9Kw 意大利HSD 換刀主軸

    主軸轉數

    0-24000RPM

    驅動電機

    日本安川伺服/國產伺服電機

    工作電壓

    AC380V/50/60Hz

    控制代碼

    G 代碼

    電腦接口

    CF, 網線接口

    操作系統

    歐賽

    閃速存儲

    PC控制

    刀夾

    ER32

    X-Y 分辨率

    <0.03mm

    軟件

    Alpha Cam

    工作環境濕度

    30% - 75%

    工作環境氣溫

    0 -45

    包裝尺寸

    3200*4400*2200mm(參考)

    毛重

    14T
