    小幅面金屬非金屬模具雕刻機PE-4040M












































    小幅面金屬非金屬模具雕刻機PE-4040M
    Style NO. :






    產品簡介

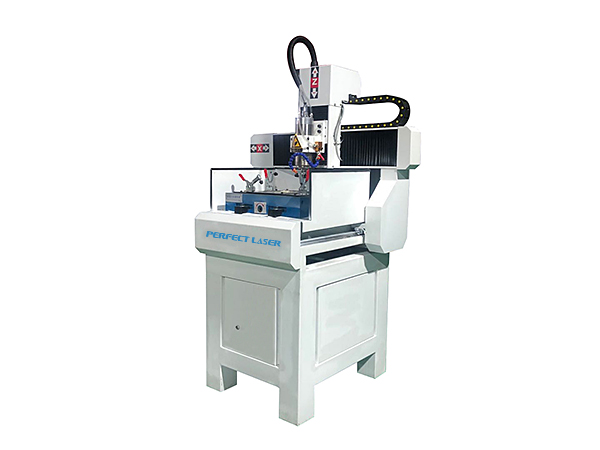

	嘉信激光推出的新款模具雕刻機為鑄鐵床身，機器小巧但運行穩定，不易變形。機器采用進口導軌、滾珠絲桿傳動、混合伺服電機驅動和三軸控制系統，保證了雕刻的精度和效率，非常適合模具加工。




	該款模具雕刻機適用于鋁、碳鋼、銅、鐵、不銹鋼等金屬材料以及木頭、塑料、PVC、玉石等非金屬材料。擅長加工各種小型工件，廣泛用于徽章，標志，模具施工設備，模具產品，工業模具等行業。






    產品特點

	1. 采用一體式鑄鐵床身，可使機床的穩定性大幅提高，切割效果良好，床身不易變形。




	2. 三軸控制系統具有高可靠性、高性價比、功能全面、外觀精致的特點；鍵盤按鍵部分全部采用進口微動開關；運用高效的插補算法，保證加工質量及加工效率，采用硬件時間加密保障客戶權益。




	3. 采用線形方軌，摩擦方式為滾動摩擦，摩擦系數為普通滑動導引的1/50，因而軌道損耗小，能長時間維持精度。




	4. 采用臺灣TBI滾珠絲桿，相比滑動絲桿效率更高。所需扭矩只有30%以下，可輕易將直線運動變換為回轉運動。




	5. 采用混合伺服電機驅動，確保實現精準的定位與速度的動態響應，這使得自動定位機制運轉平穩、可靠。




	6. 采用2.2KW專用水冷主軸，具有防塵防水設計，銅制水嘴防銹效果更好。動平衡螺母，精度高，工作穩定，持久耐用。




	7. 支持所有繪圖軟件：文泰/Art com/ Power mill 等。 這些專業的雕刻軟件,通過使用補償功能,可以達到不同的切削精度等級。還可以立即對完成后的圖形設計進行優化,從而提高生產力。








    應用

	適用材料：本機適用于鋁、碳鋼、銅、鐵、不銹鋼等金屬材料以及木頭、塑料、PVC、玉石等非金屬材料。

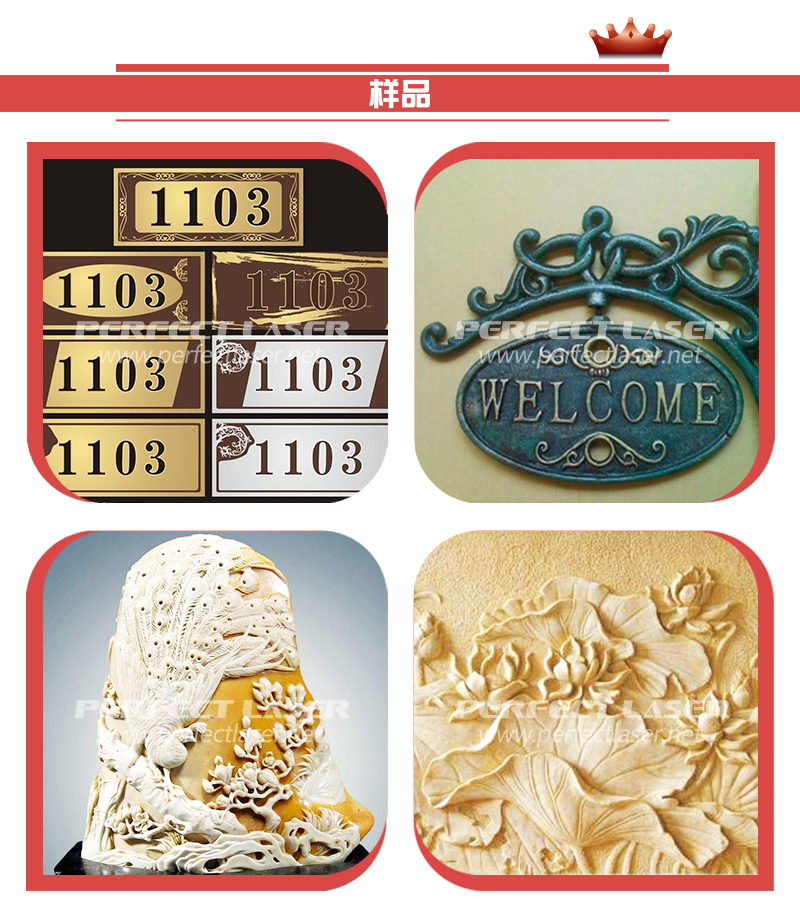

	適用行業：本機擅長加工各種小型工件，廣泛用于徽章，標志，模具施工設備，模具產品，工業模具等。






    技術參數















						產品名稱







						模具雕刻機











						加工尺寸







						400x400x150mm











						機身結構







						一體式鑄鐵床身（全包圍）











						主軸







						2.2KW水冷主軸











						傳動方式







						方軌絲杠傳動











						軌道







						X、Y、Z全部進口方軌











						控制系統







						三軸控制系統











						控制箱







						電腦機柜











						電機







						混合伺服電機











						驅動







						混合伺服驅動











						移動方式







						鑄鐵臺面移動式











						冷卻系統







						全套冷卻系統，冷卻液




						(必須使用純凈水、去離子水或蒸餾水)











						注油系統







						自動注油系統











						環境溫度







						15-30℃











						環境濕度







						40%-80%，無結露











						電源







						380V;50Hz / 100A











						電網波動







						5%











						電源接地電阻







						≤4Ω











						地基要求







						振幅<50um；振動加速度<0.05g。




						避免有大量沖壓等機床設備在附近。











						氣壓







						86-106kpa











						機器配件











						操作說明書







						一套











						刀具







						一套











						數據線







						一套











						扳手







						一套











						控制卡







						一套











						光盤







						一套











						壓板







						一套











						水泵







						一個
